中心議題：
- 中間母線電源（IBC）最佳替代方案
解決方案：
- VI BRICK™ Intermediate Bus Converters
中間母線架構電源系統因其設計周期短，各負載之間的影響小，維護方便等優點已成為目前通信電源系統的主流。

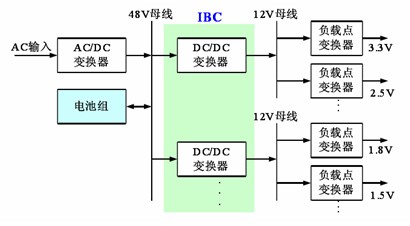

中間母線架構電源系統
該結構是目前應用最廣泛的分布式電源系統結構，它由前端變換器、中間母線變換器以及負載點變換器等組成。前端變換器將交流輸入變換成 48V 直流，中間母線變換器將 48V 變換成 12V 并實現電氣隔離，負載點變換器將 12V 變換成負載所需要的電壓。
隨著SynQor宣布已經贏得了關于開環和半調整總線轉換器用于中間總線架構應用的專利訴訟案。Artesyn、Astec、Bel Fuse 、Cherokee、Delta、Lineage Power 、Murata 、Power-One等11家公司將總計賠償SynQor超過9500萬美金。這個官司讓除SynQor以外的電源供應商不得再生產應用開環和半調整的總線轉換器，而一般的電源用戶對電源產品都必須要有兩個或以上的供應商以確保供應鏈安全，所以眾多設備生產廠家對此事也頗為頭痛。
如何解決這個問題？
作為國內最大的電源模塊供應商，中電華星為確保客戶利益，積極尋求各類替代方案，在此就給大家介紹一款替代產品——VI BRICK™ Intermediate Bus Converters。

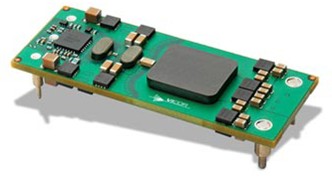

VI BRICK™ Intermediate Bus Converters
VI BRICK™ Intermediate Bus Converters是Vicor在V•I晶片基礎上開發的母線轉換模塊，完全規避了SynQor開環和半調整總線轉換器的專利技術，現已推出1/4磚、1/8磚封裝形式可供選擇，值得一提的是該系列產品與以前其他廠商提供的腳位完全兼容，無需改板即可安裝。
|
Nominal Output Voltage |
Output Power |
|
||
|
300 W |
500 W |
650 W |
|
|
|
9.6 V |
|
|||
|
12.0 V |
|
|||
[page]
據中電華星市場部工程師介紹，此次推出的VI BRICK™ Intermediate Bus Converters系列母線轉換模塊共有12種型號可供選擇。以IB050E120T32N1-00為例，該產品支持寬幅輸入，輸入電壓范圍為36V-60VDC，4:1電壓轉換，輸出不穩壓。

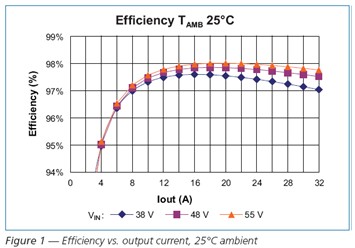

1/8磚最大功率為300W，效率高達97.8%，輸入輸出端隔離電壓為2250VDC。開關頻率高達1MHz，超低噪音，滿足國內國際各類安規標準，提供過壓/欠壓保護、過溫保護和短路保護，可承受溫度范圍為-40℃至+125℃。
廣泛適用于通訊、軍工、數據傳輸、服務器設備系統使用。中電華星認為此系列產品是解決通訊設備產商母線電源模塊供應的關鍵產品，更多產品資訊請咨詢中電華星市場部。
