- 大功率LED種類及測試標準
- 電流細調電流粗調電壓細調電壓粗調
- 表筆短路（電壓3-5V）調節所需電流
- 分開表筆調節所需的電壓
- 紅筆接LED正極黑筆接LED負極
一、Superflux（4Pin，插件式，單顆功率0.2W）
1、單顆測試電壓最大4V,4顆串聯測試電壓16V,12顆串聯測試電壓48V測試電流：紅色，琥珀色為70mA,電流限制為0.07A。藍色，綠色為50mA電流限制為0.05A。測試前須先調整好電流，選擇合適的電壓，然后再進行大功率LED測試。
2、SuperfluxLED識別圖片
二、Luxeon&Lambert（貼片式，焊接機焊接，單顆功率1W）
1、單顆測試電壓最大4V,4顆串聯測試電壓16V，12顆串聯測試電8V，測試電流：紅色，綠色，藍色，琥珀色均為350mA,電流限制為0.35A測試前須先調整好電流，選擇合適的電壓。

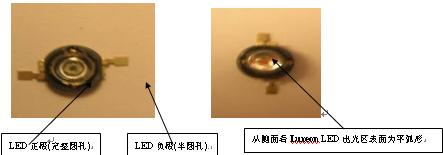

2、Luxeon&Lambert識別圖片
三、20mASMDLED
1、紅色單顆測試電壓最大2.0V，藍，綠色單顆測試電壓最大3.5V測試電流：紅色，綠色，藍色均為20mA,電流限制為0.02A，測試前須先調整好電流，選擇合適的電壓，然后再進行測試。該LED適用產品測試須工程部指導進行。

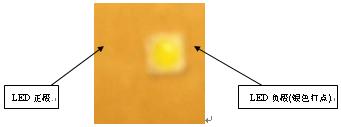

2、20mASMDLED識別圖片
四、B2S150mASMDLED
1、該大功率LED目前只有冷白一種顏色，單顆測試電壓3.5V。測試電流：為150mA,電流限制為0.15A。測試前須先調整好電流，選擇合適的電壓，然后再進行測試。該大功率LED適用產品測試須工程部指導進行。
2、B2S150mASMDLED識別圖片
五、K2LED（單顆功率4W）
1、單顆測試電壓最大4V,4顆串聯測試電壓16V,12顆串聯測試電壓48V測試電流：紅色為700mA，電流限制為0.70A,綠色，藍色，冷白色均為1000mA,電流限制為1.00A測試前須先調整好電流，選擇合適的電壓，然后再進行測試。

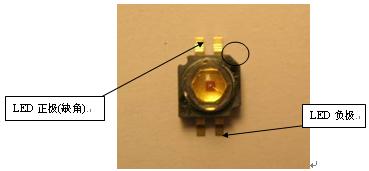

2、K2LED識別圖片
[page]六、3WLEDLambert
1、單顆測試電壓最大4V,4顆串聯測試電壓16V,12顆串聯測試電壓48V測試電流：紅色，綠色，藍色，冷白色均為700mA,電流限制為0.70A測試前須先調整好電流，選擇合適的電壓，然后再進行測試。
2、3W大功率LEDLambert識別圖片

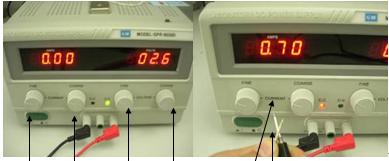

七、直流電壓源的使用調節
1、操作步驟
a、電流細調電流粗調電壓細調電壓粗調
b、表筆短路（電壓3-5V）調節所需電流
c、分開表筆調節所需的電壓

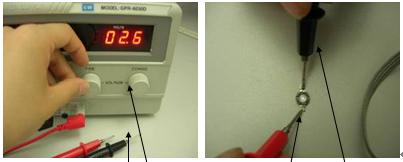

d、紅筆接LED正極黑筆接LED負極
2、注意事項:
a、測試前須調節好合適的電壓，電流。
b、短路調節電流時，電壓不可過高。
c、1A=1000mA圖2中電流為0.70A即700mA
d、燈板測試將以SOP.形式來發行。
八、單顆未知顏色LED的測試
請根據以上示圖來判定需要檢測的大功率LED種類
1、SuperFluxLED測試電流為50mA
2、SMD測試電流為20mA
3、B2SSMDLED測試電流為150mA
4、Nichia20mALED5Φ測試電流為20mA
5、Luxeon,Lambert,K2LED測試電流選用350mA
