【導讀】三極管的使用一直是我們在設計電路的時候經常會用到的。今天小編來為大家總結下關于NPN和PNP兩種型號三極管的使用和連接方法，這里所說的是分別用于開關狀態的電路。
三極管的使用一直是我們在設計電路的時候經常會用到的。今天小編來為大家總結下關于NPN和PNP兩種型號三極管的使用和連接方法，這里所說的是分別用于開關狀態的電路。

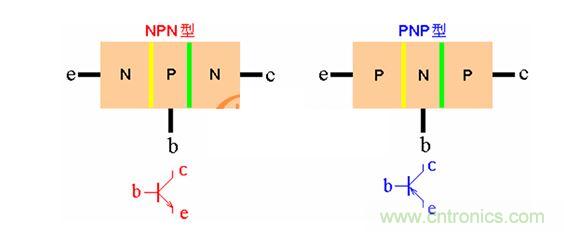

首先來說一下NPN型，這種型號的三極管在用于開關狀態時，大都是按圖一的接法：發射極接地，集電極接高電平，基極接控制信號。在圖一里，當信號Green為高電平時，三極管導通，電流從集電極流向發射極，也就是說從Vcc到地構成一回路，這個時候發光二極管導通發光。其次對于PNP型的三極管，用于開關狀態時，一般都是按圖二的接法：發射極接高電平，當基極收到低電平信號時，三極管導通，也即電流從發射極流向集電極。

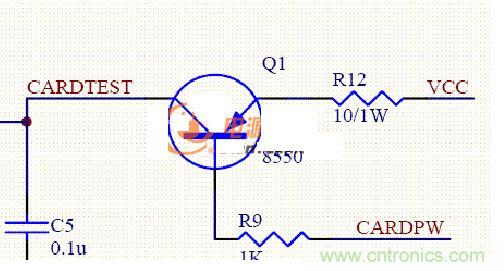

電路示意圖
由上圖可見，若三極管三端加的電壓不正確會損壞三極管，在三極管的Datasheet里都有標出擊穿電壓的參數:

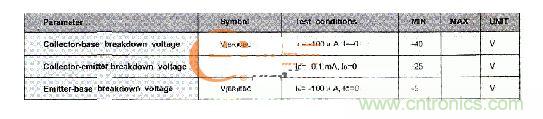

PNP型三極管8550的擊穿電壓參數
三極管的反向工作電壓應小于擊穿電壓的(1/2～1/3)，以保證管子安全可靠地工作。

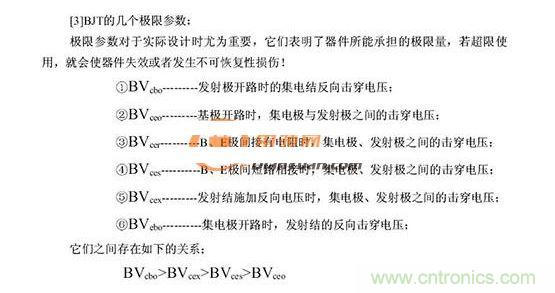

關于三極管的擊穿電壓討論示意
當然，有得初學者會提出對Vcbo>Vceo有所疑問：因為有資料介紹三極管的擊穿電壓，BVceo怎么會小于BVcbo，應該BVceo約=BVcbo+0.6v才對啊！解答是：BE是正偏，BC是反偏，關系當然不是加，而是 VCE=VCB-0.7中E所以VBO>VCEO。
