【導讀】話說女人每年都有3大重要節日！生日，情人節加三八！這幾天身為男朋友總是要想一起好點子來好好表現一下，身為電子行業人士的我們，當然要拿出一些俄特色的東西，所以，DIY這樣一個心形燈，貌似是一個不錯的選擇！

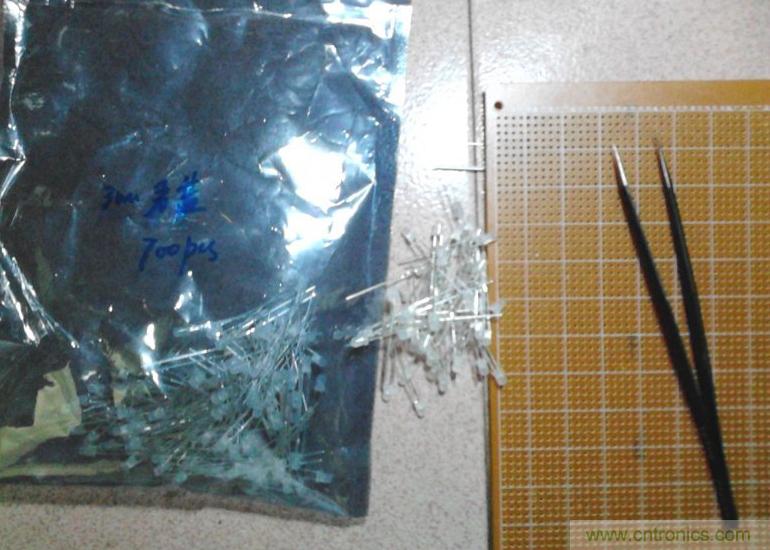

用的材料是一塊9*15cm的洞洞板，LED是以前做光立方剩下的.

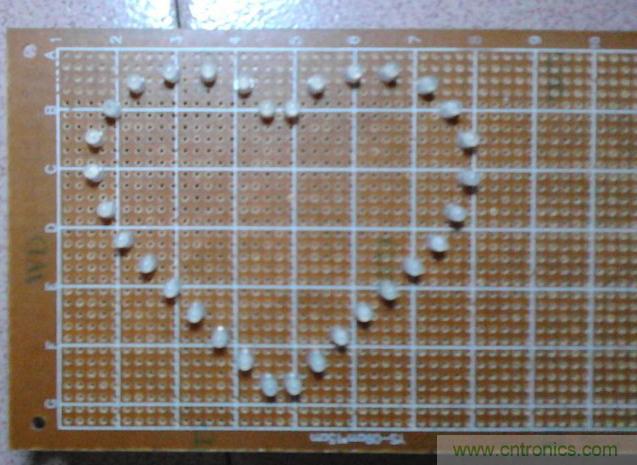

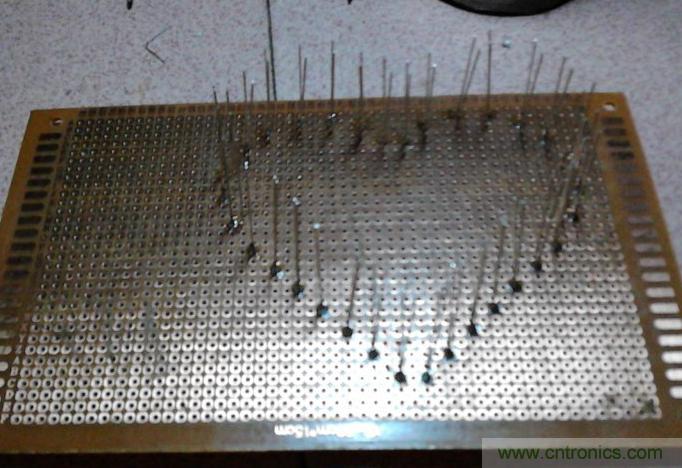

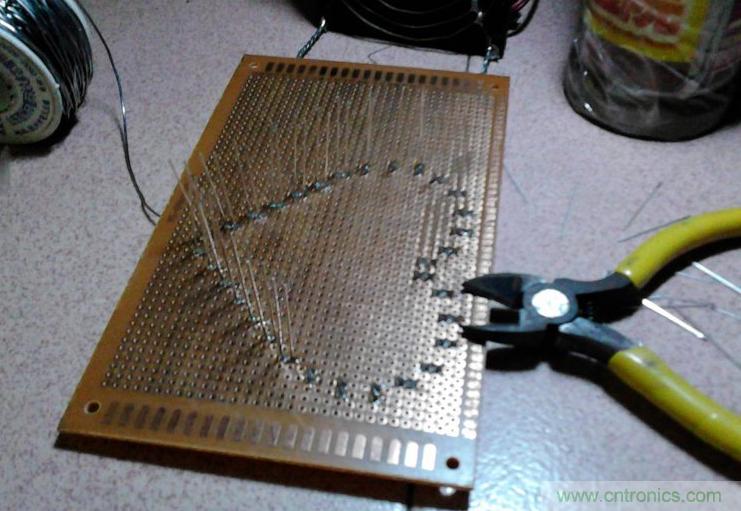

再將led燈在板上布局好，然后焊接上，長腳焊接還是有點麻煩的

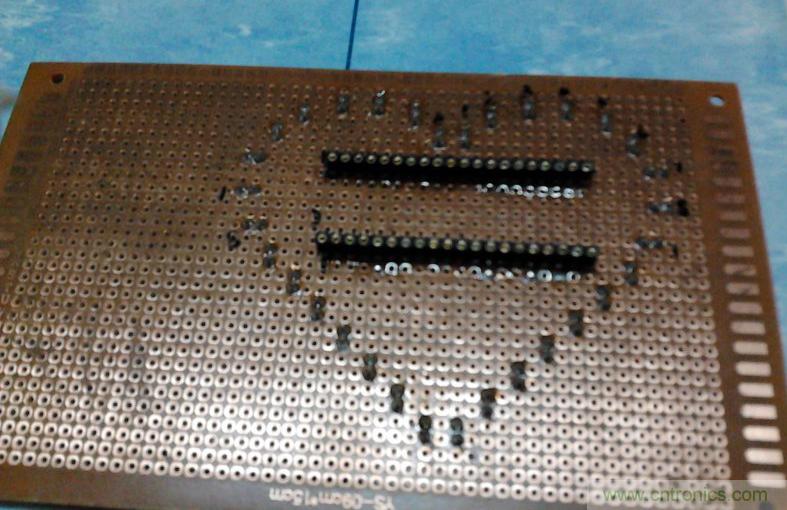

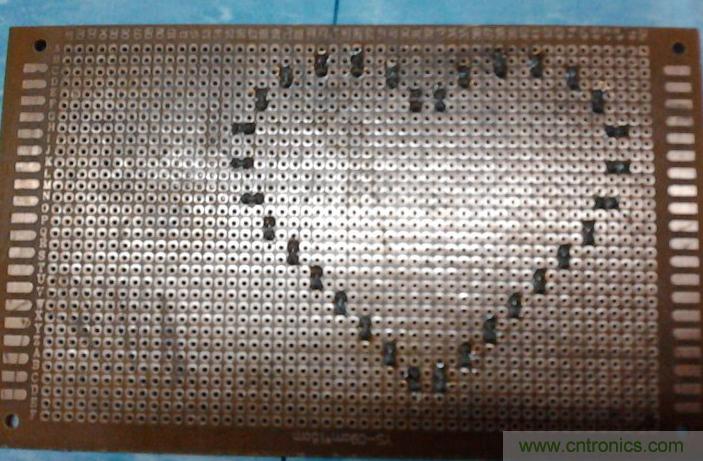

剪掉長腳，大致輪廓出來了

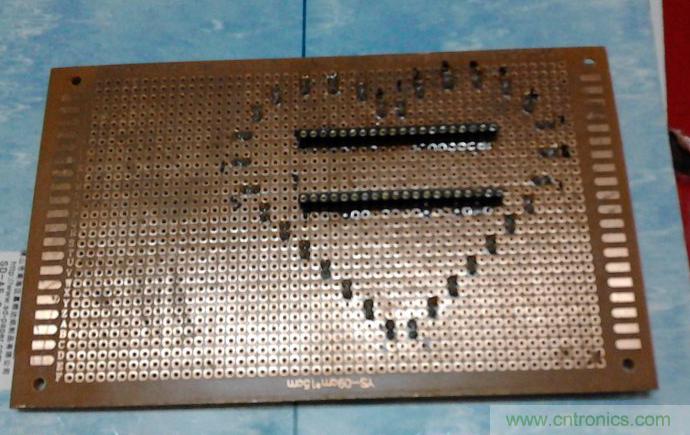

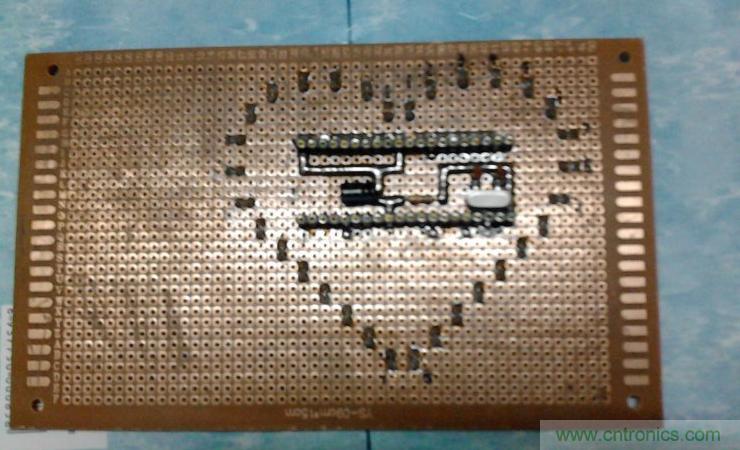

焊接上2排IC座，每排20腳，用的主芯片是DIP40腳的89C52.焊接這個最麻煩，因為是背面焊接，很難將每個腳都焊接的很好，很容易連焊。。。。。。
分享個經驗，先將要焊接的孔上錫，但孔不要堵住，然后再焊接。這樣容易多了

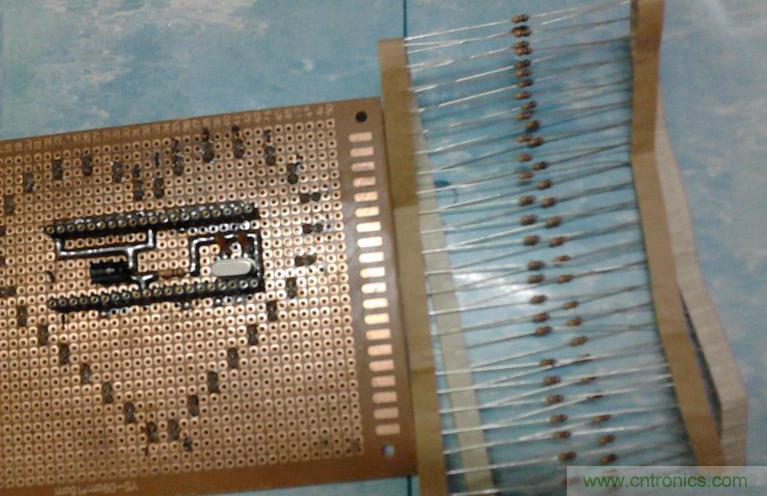

然后焊接電阻，我選用的1/6W的碳膜電阻，1/4W太大的位置不夠，這個焊接最費眼睛，呵呵

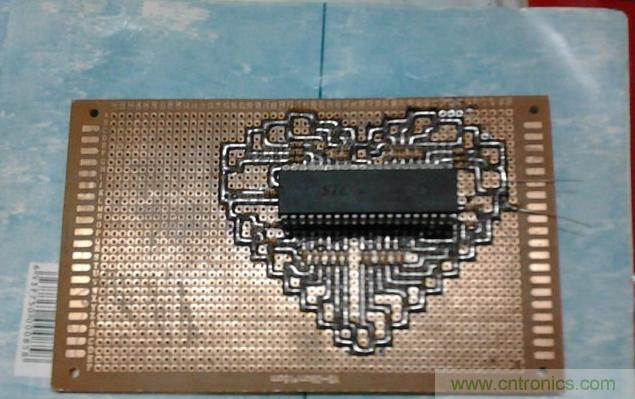

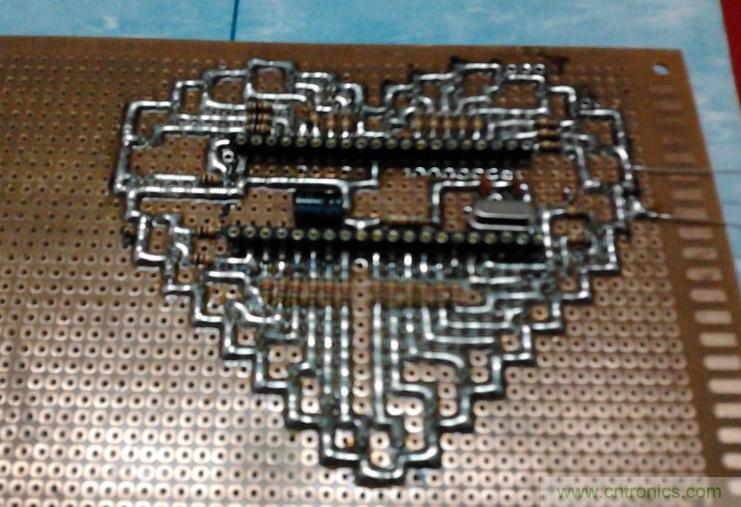

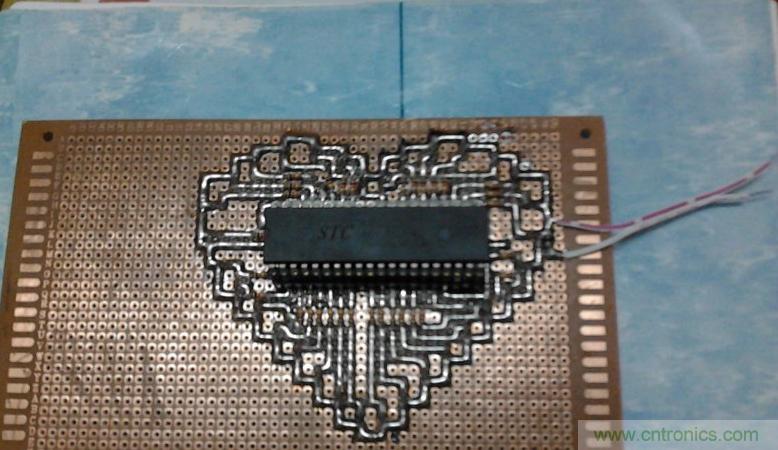

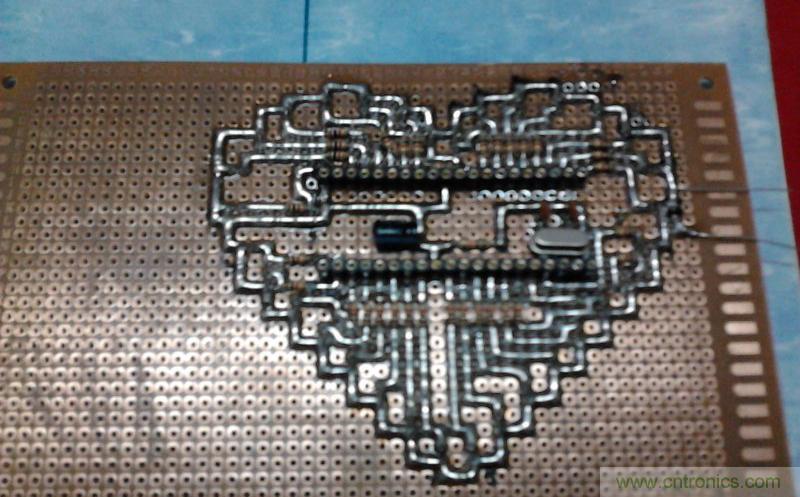

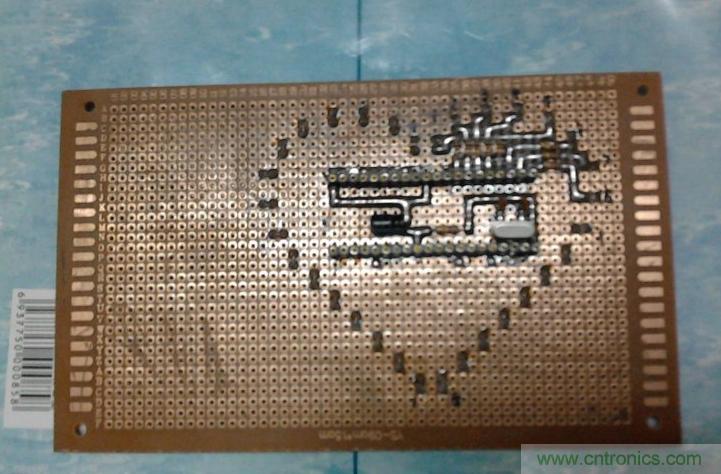

焊接完所有的電阻后的樣子，一共32個電阻，32個LED燈，每個I/O口通過1K電阻和LED的負極相連。還是想個心型哈，呵呵，最后將所有的LED正極連在一起，裝上89C52，程序已經下載好了

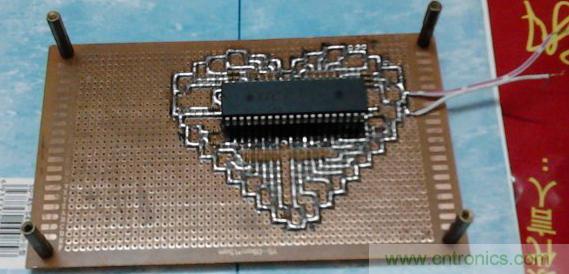

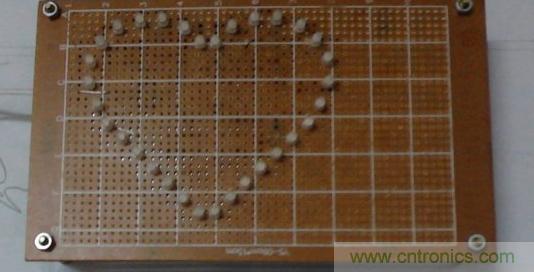

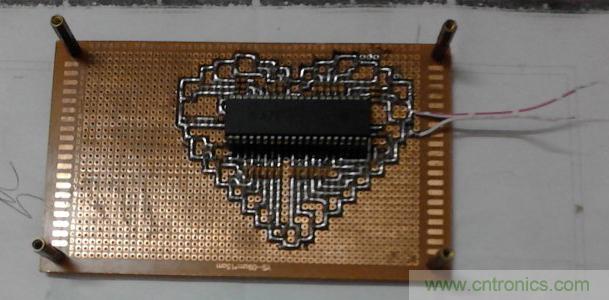

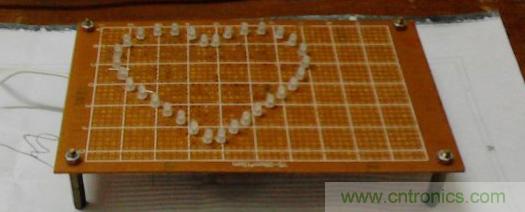

四個銅柱支撐，外觀開起來還是比較可以，正面只有LED,簡潔多了

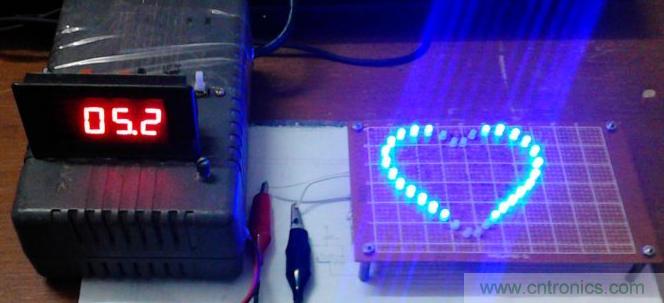

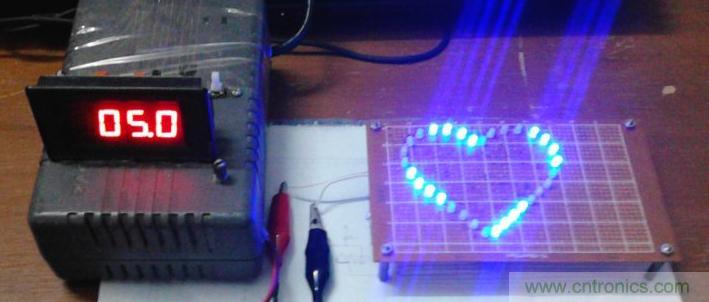

好，最后接上5V,供電，ok！很漂亮的藍燈心型！
