【導讀】最近在做有關電磁兼容的測試，在實際測試中，發覺負載開關時系統會死機。而我們做的產品正常工作是不允許復機的，死機是更嚴重的問題，查找原因。

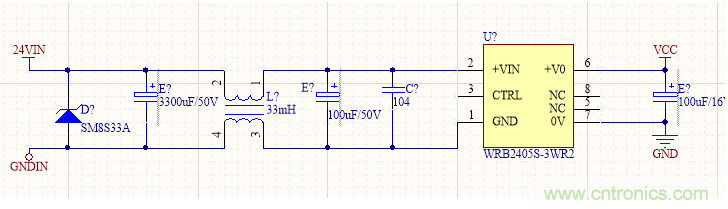

首先懷疑干擾是電源端傳導過來的，系統電源進入會有一個大的TVS管，加一個3300UF電容，再經過共模電感，之后再通過DC/DC隔離。如下圖所示：
系統的MCU應不會受到影響，負載電磁閥不停的開合時還是會死機，進入了死胡同，這條路應是不對。
更換線束再次測試，因為我們的系統是經過線束與外界連接。嘗試只接電源與一個負載輸出，讓負載電磁閥開關時，系統不會死機。
再次還原現場，用原來的線束，還是會死機，基本可以排除是電源端耦合過來的干擾。
由于系統要外部下載，所以把下載線也引了出去。觀察下載線的C2CK腳，在負載電磁閥開合時，最高有5-8V的交流干擾進來。
在C2CK引腳串電感，并一個小電容到地，再把負載電磁閥開關，系統不會死機，問題得到解決。
此次死機現象困擾了好長時間，有時真的感覺很無助。感覺工程師就是發現問題，解決問題，最害怕是問題不知出在哪里。
曾經做過一個工控板，因為AD采樣引入的干擾而產生死機，最后割線，加電感得到解決。
最近做的其他的一個項目，也是因為AD采樣的地太近，干擾引入MCU，造成系統死機。以前抄日本的工控板，不是很明白AD采樣端加電感，電容并做π型濾波?，F在回過頭來想想。主要是抗干擾的問題。
