【導讀】本文為大家帶來的是一款實用的大功率電動機過流保護電路設計，該電路由Cl、Rl、RPl及與非門l組成了開機保護延時電路，能防止電機在啟動時產生的大電流造成電路的誤動作。該電路更適合大功率的電動機，分享給大家參考學習下。

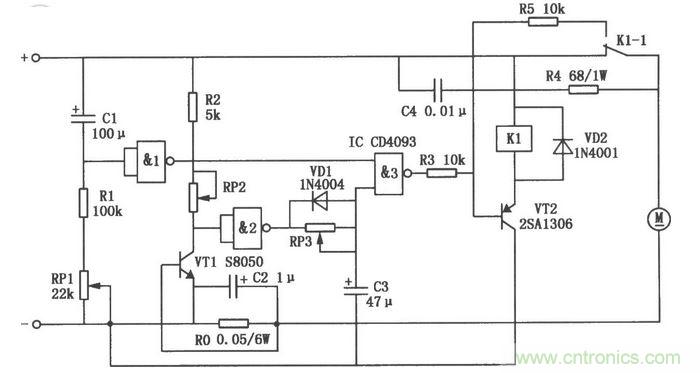

下圖是一實用的大功率電動機過流保護電路圖，Ro為電流取樣電阻。為了防止電機在啟動時產生的大電流造成電路的誤動作，由Cl、Rl、RPl及與非門l組成了開機保護延時電路。電機開始啟動時，Cl上無電壓，此時與非門1輸出低電平，與非門3則輸出高電平，使VT2處于截止狀態，繼電器Kl不工作，其觸點仍保持常閉狀態，直流電機可獲得正常供電。
當Cl的端電壓逐漸升高到一定值時，與非門1發生翻轉，輸出端變為高電平，開機保護啟動電路結束工作，此后與非門3的輸出狀態則由RP2、R2、VTl及Ro等組成的電流檢測電路控制。
