- 符合RoHS規范
- 無鹵素器件
- 集成了過電流、過電壓和ESD保護器件
- 通信廣電

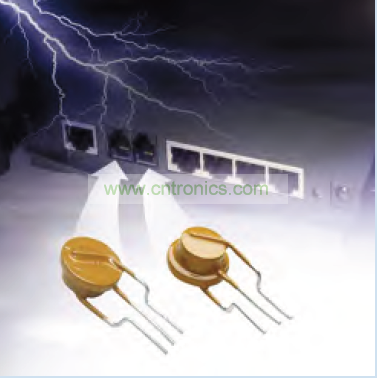

泰科電子（TE）2Pro器件是集成過電流和過壓保護的模塊，符合RoHS標準。在一個器件中集成PolySwitch PPTC(聚合物正溫度系數熱敏電阻)和金屬氧化物壓敏技術，從而減少電路板空間需求和器件數。
對電話通信設備的破壞可能由各種原因引起，其中包括雷擊和ESD (靜電放電)、設備接觸電源線和交流線路感應等。2ProTM2P-10271器件有助于在過電流事件中對電流進行限制，并具有過電壓箝制能力。在故障條件排除并接通電源后，2Pro器件將進行復位，通信設備可繼續運行。
2Pro器件的推出，幫助解決了PSTN(公共交換電話網)和VoIP(基于IP協議的語音)電話設備對可復位電路保護器件的需求。作為家庭和企業環境中廣泛采用的語音傳送基本方法，VoIP網關需要極高的安全性和可靠性。2Pro電路保護器件有助于制造商符合全球安全標準，包括UL 60950、TIA-968 A、IEC60950和ITU-T K.20/K.21。列入U(xiǎn)L 497A規范的保護器件還有助于提供ESD靜電保護功能。
優點
單片器件有助于減少器件數和占板面積
有助于降低返修率
有助于設備符合浪涌測試：TIA-968-A, IEC60950, ITU-T
K.20/K.21
有助于簡化UL 60950測試
有助于設備符合UL 60950規范
特性
符合RoHS規范
無鹵素器件(溴≤900ppm, 氯≤900ppm, 溴+氯≤1500ppm)
集成了過電流、過電壓和ESD保護器件
可復位過電流保護
UL 497A認證的保護器(#E258475)
應用
無線電話
VoIP網關
傳真機
數據調制解調器
2Pro器件
機頂盒
安全系統
主配線板(MDF)
模組模擬和ISDN線卡
[page]

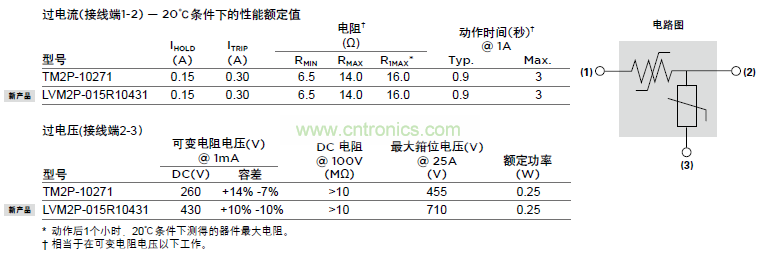

表 2P1 電氣特性

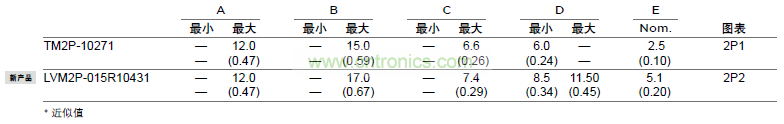

表 2P2 尺寸：毫米(英寸)*

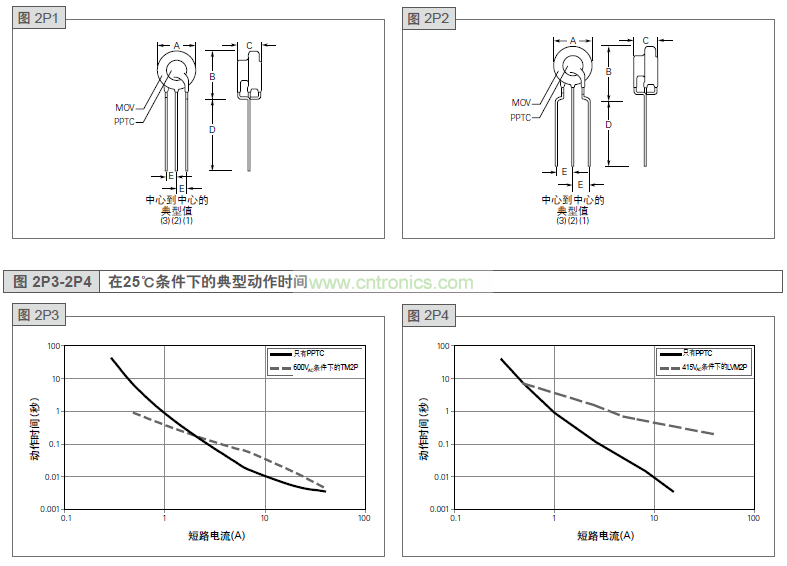

圖 2P1-2P2 尺寸圖
[page]

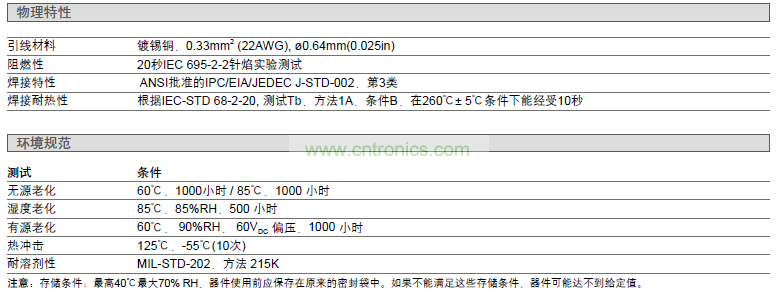

表 2P3 物理特性及環境規范
表 2P4 封裝和標識信息

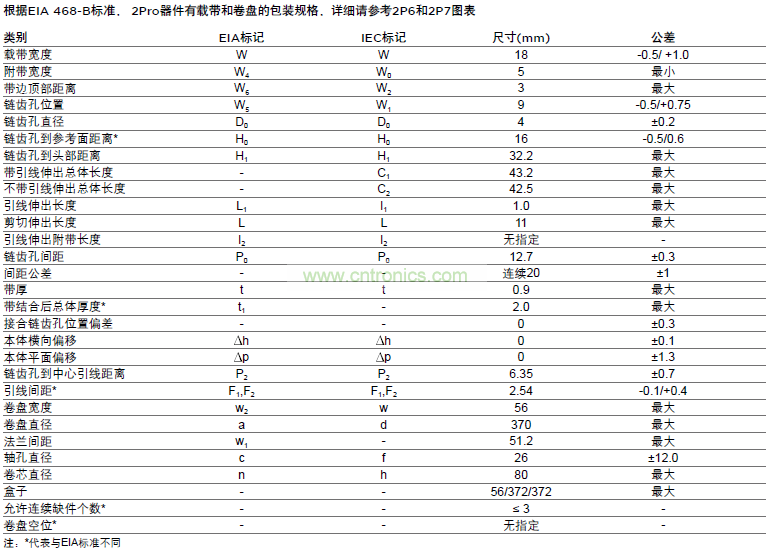

表 2P6 載帶和卷盤規格

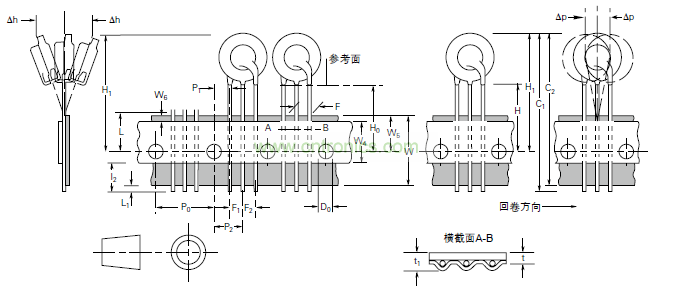

圖 2P6 參考EIA標準的載帶器件尺寸

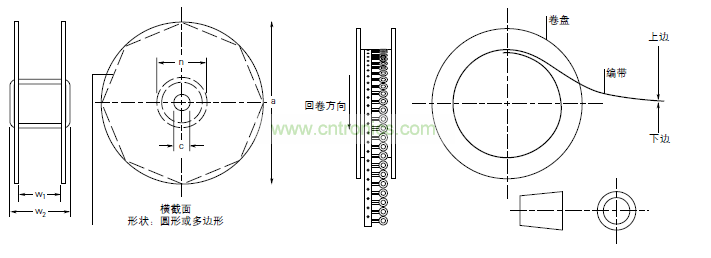

圖 2P7 參考EIA標準的卷盤尺寸
[page]

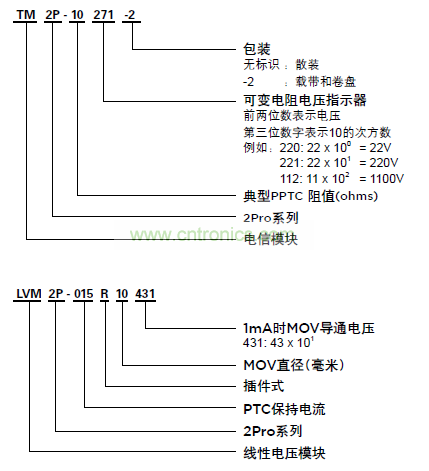

器件編號系統
