【導讀】本文是對工程師在決定Type-C線纜和附件時需要考慮的三個關鍵設計參數的快速概述，這三個關鍵設計要點是精確的功耗、多功能信號和堅固耐用的設計。
Majeed Ahmad
USB Type-C標準——制定更智能的USB線纜、連接器和插頭的一系列規則——持續在演進，同時其可提供的應用范圍也在擴大。
這種無需單獨電源適配器的數據和電力傳輸?shù)膯渭鉀Q方案，在便攜式設備、數據中心、汽車診斷和信息娛樂系統、醫療電子設備以及戶外LED顯示屏中迅速普及。
但是，與此同時，設計不佳的USB Type-C線纜、連接器和其他附件可能會對其所服務的硬件造成永久性損壞。因此，Type C 線纜(每端都配有Type C 連接器)符合嚴格的質量標準是非常必要的。
本文是對工程師在決定Type-C線纜和附件時需要考慮的三個關鍵設計參數的快速概述。
供電
貿易媒體廣泛報道了“Benson Leung saga”事件。因為錯誤連接了USB Type-C線纜，Google工程師Leung最終毀掉了800美元的Chromebook Pixel筆記本電腦。
USB Type-C線纜和連接器發送和接收適量的電源并且要求使用正確的組件是至關重要的。一個56千歐姆的電阻和一個用于調平功率的系統將確保線纜只消耗與主機設備相同的電能。
多功能信號傳輸

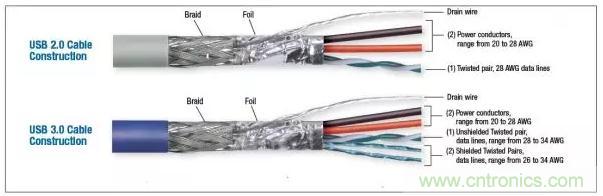

USB Type-C標準還要求線纜使用精確的導線尺寸，以及正確的連接器構造。適當?shù)男盘柾暾裕约胺乐筊F和電磁干擾的保護，可以使多功能信號有效工作。
例如，TE Connectivity是USB Type-C連接器解決方案的供應商。該公司聲稱在插座外殼的背面提供屏蔽設計，以幫助消除不必要的電磁干擾(EMI)泄漏。
堅固的結構
TE Connectivity還提供增強的固位功能和防濺選項，以確保USB Type-C連接器可以在惡劣的工業環境中工作。這要求增強環境密封性和機械強度。
對于初學者來說，IEC-60529-IP67規范確保了連接密封以防止灰塵侵入，并且受到高壓水射流的保護。它也支持在有限的時間內浸入水中。
接下來，USB Type-C連接器的堅固結構可以通過升級材料完成;例如，鍍金和鍍鎳觸點以防腐蝕。諸如導電硅橡膠墊圈和螺紋面板連接點等設計特征也使連接器能夠在極端環境下工作。

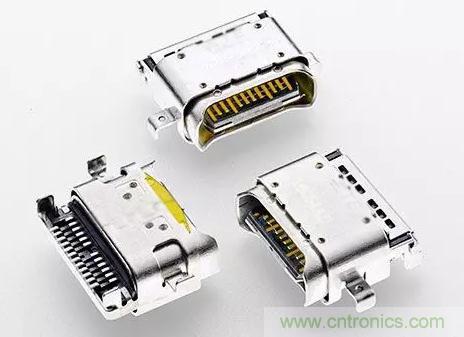

USB Type-C連接器還具有通孔安裝功能，便于機械牢固的PCB連接。
