【導讀】不僅局限于升壓型DC/DC轉換器，在很多產品的PCB布局設計中，了解其電路的電流路徑和特性都是非常重要的。在進入具體的布局講解之前，我們先來看一下升壓型DC/DC轉換器的電流路徑。
開關晶體管Q2 ON時的電流路徑

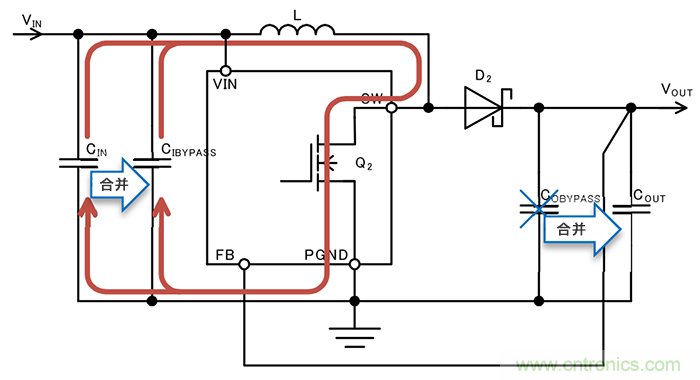

下圖是升壓型DC/DC轉換器的電路示意圖，紅線表示開關晶體管Q2 ON時通過的主要電流。CIBYPASS是高頻去耦電容，通常使用小容量陶瓷電容器。CIN是主要用來穩定的電容器，具有較大的電容量。在開關晶體管Q2導通的瞬間迅速流動的大部分電流來自CIBYPASS，其次來自CIN。在輸入電流不是很大時，CIN可以與CIBYPASS合并，作為1個電容器復用。緩和變化的電流來自輸入電源。在此期間，電能存儲至電感L。
開關晶體管Q2 OFF時的電流路徑

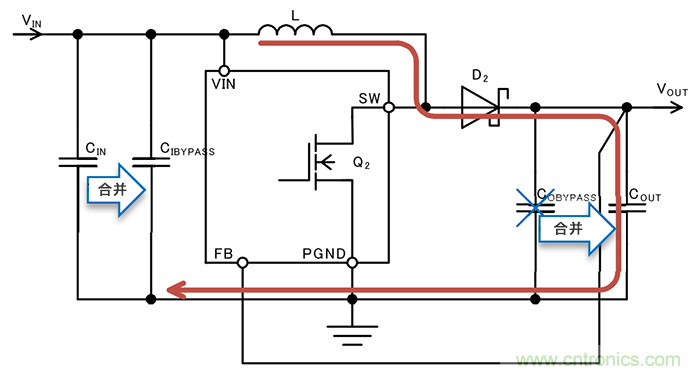

接下來請看開關晶體管Q2關斷時的電流狀態（圖中紅線）。電感L的作用是即使開關晶體管Q2 OFF時也可保持在此之前的電流值。電感L的左端固定為VIN電壓，并持續為VOUT提供電流以增加電壓，因此VOUT的電壓比VIN要高（升壓工作）。因此，開關晶體管Q2的ON時間越長，積蓄在電感L中的電能越大，能夠輸出的功率越大。然而，如果開關晶體管Q2的ON時間不必要地延長，則向輸出端供給功率的時間會變少，效率會變差。因此，ON/OFF時間比（占空比）的最大值是設有限制的。在輸出電流小的電路中，如果COUT使用具有良好頻率特性的陶瓷電容器，則高頻去耦電容CBYPASS可以復用。
開關晶體管Q2 ON時和OFF時的電流差分

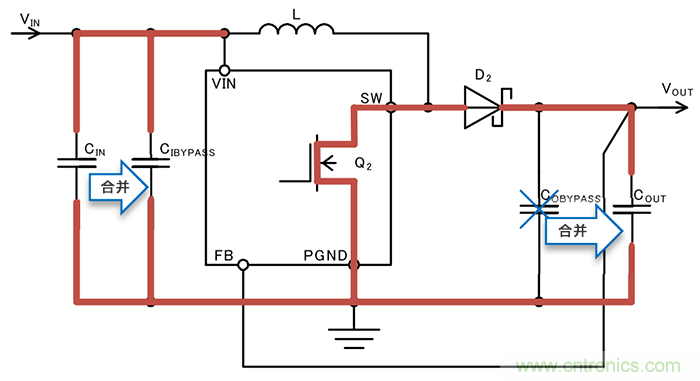

最后來看開關晶體管Q2 ON時和OFF時的電流差分（圖中紅線）。每當開關晶體管Q2從OFF變?yōu)镺N、從ON變?yōu)镺FF時，紅線所示路徑的電流就會急劇變化。由于該系統的變化非常劇烈而出現含有很多諧波的波形。這種差分系統的布局是PCB布局的關鍵，需要格外注意。
關鍵要點:
?進行PCB布局設計時，了解電路的電流路徑和特性是非常重要的（不僅局限于升壓型DC/DC轉換器）。
?ON和OFF時的電流差分系統在PCB板布局中非常重要，需要格外注意（不僅局限于升壓型DC/DC轉換器）。
